кто менял замок зажигания - как оно?

[Edelzz]

облом
винтика @@@@@@!!!
есть какая то гребаня @@@@@@@@@@@@!

короче до 79 года заклепка
после 79 года винтик...

[Han Solo]

облом
винтика @@@@@@!!!
есть какая то гребаня @@@@@@@@@@@@!

короче до 79 года заклепка
после 79 года винтик...

у меня есть две снятые рулевые стойки . да вроде там заклепка я сегодня и внимательно посмотрю . в руках покручу . вечером напишу

[Han Solo]

облом
винтика @@@@@@!!!
есть какая то гребаня @@@@@@@@@@@@!

короче до 79 года заклепка
после 79 года винтик...

вообщем Вероника вот что у меня получилось. До 79 заклепка вместо детали 3 (но нам туда и не надо ) , посмотри внимательно увидешь маленькую красную точку ! это лаком залита шпилька-фиксатор (деталь номер , с помошью маленькой отвертки откручиваем и контактная группа свободно выходит ( сначала я не там начал копать ) контактная группа разборная , можно разобрать и посмотреть что там у тебя , я свою разобрал собрать теперь не могу . если будешь разбирать свою и собирать надеюсь поможешь собрать

http://www.elcats.ru/bmw/image.asp?imid=8B30105C

[Edelzz]

ну вот не веришь я фотку могу скинуть
на одной бмв 81 года у меня винтик под красным лаком
на второй бмв 78 года у меня ЗАКЛЕПКА... у меня есть с чем сравнивать... машины стоят рядом...

[Han Solo]

ну вот не веришь я фотку могу скинуть
на одной бмв 81 года у меня винтик под красным лаком
на второй бмв 78 года у меня ЗАКЛЕПКА... у меня есть с чем сравнивать... машины стоят рядом...

та стойка которую я разломал 77 года !!! 100 % там написано
скорее всего этуже там кто то полазил до тебя посмотри по ETK там везде болтик (а заклепка на самом замке)

[Mixonkent]

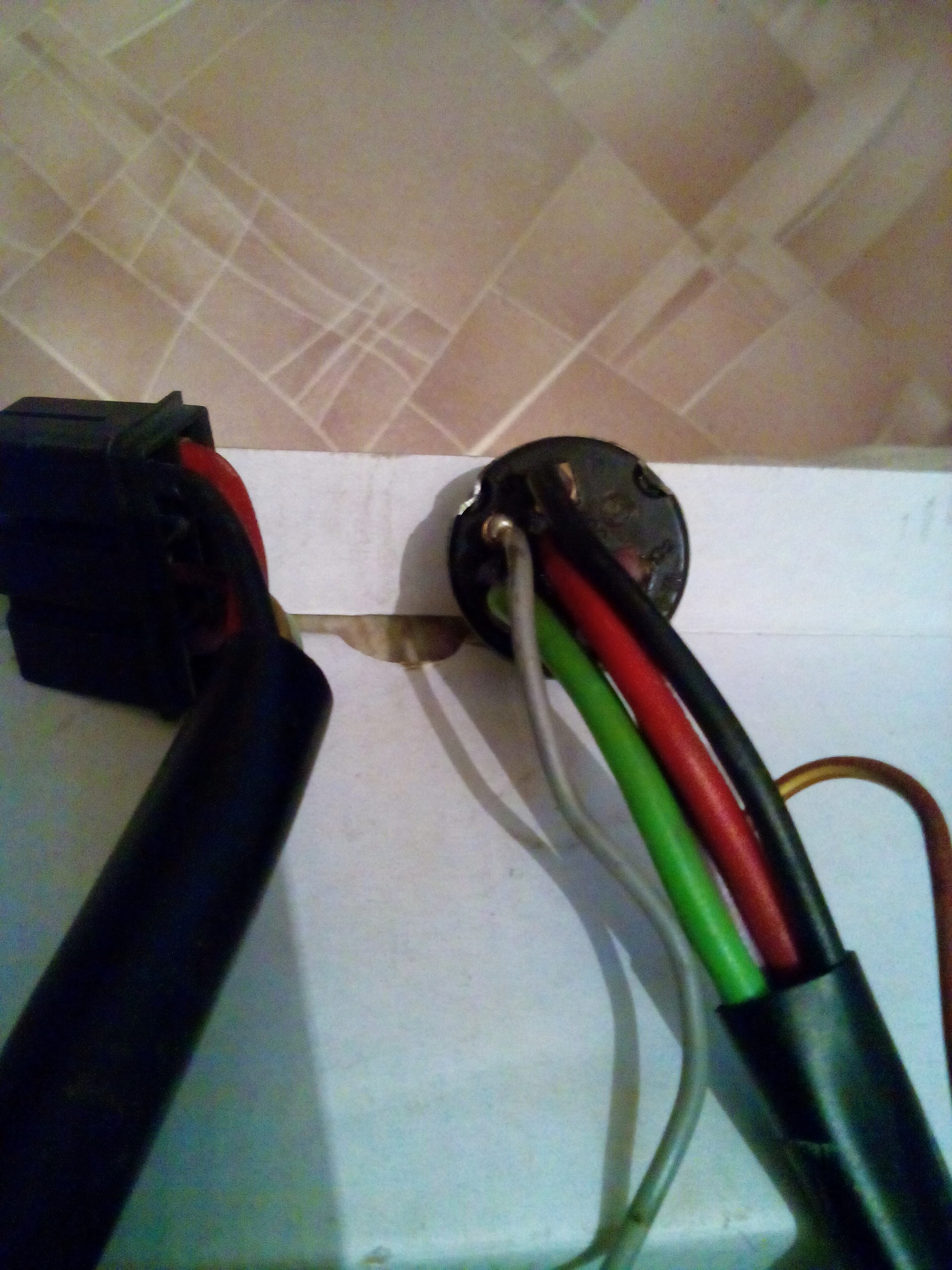

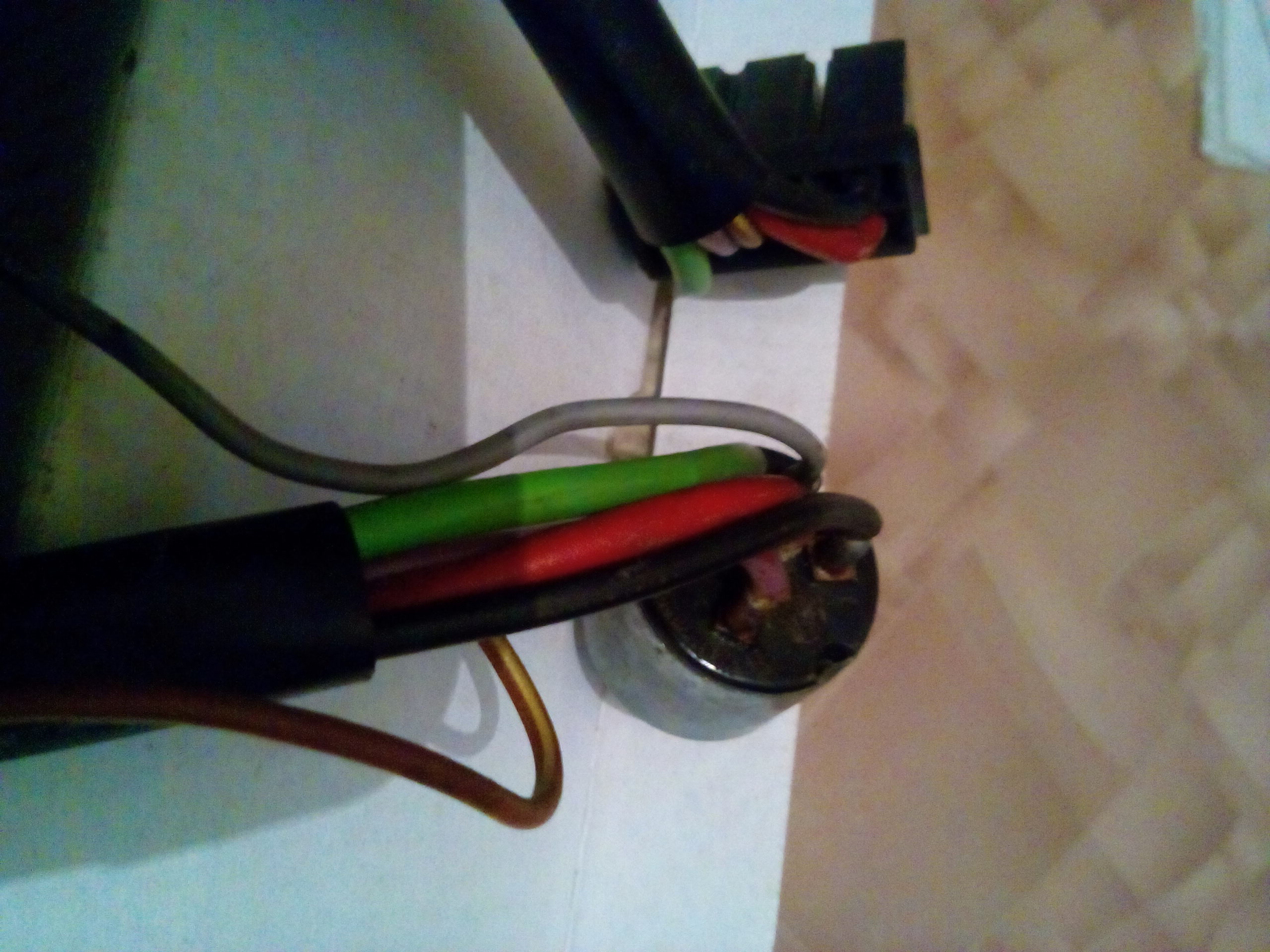

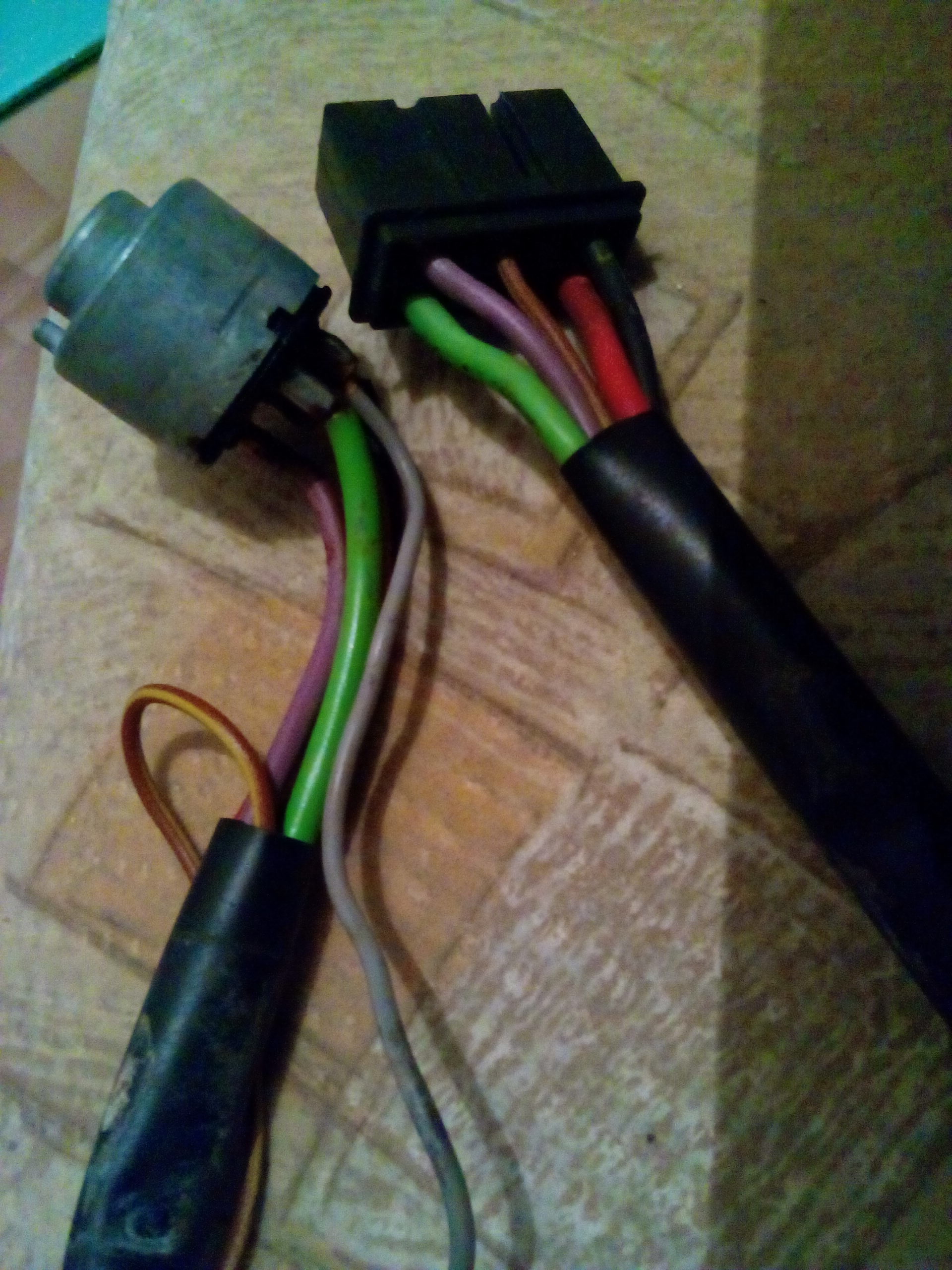

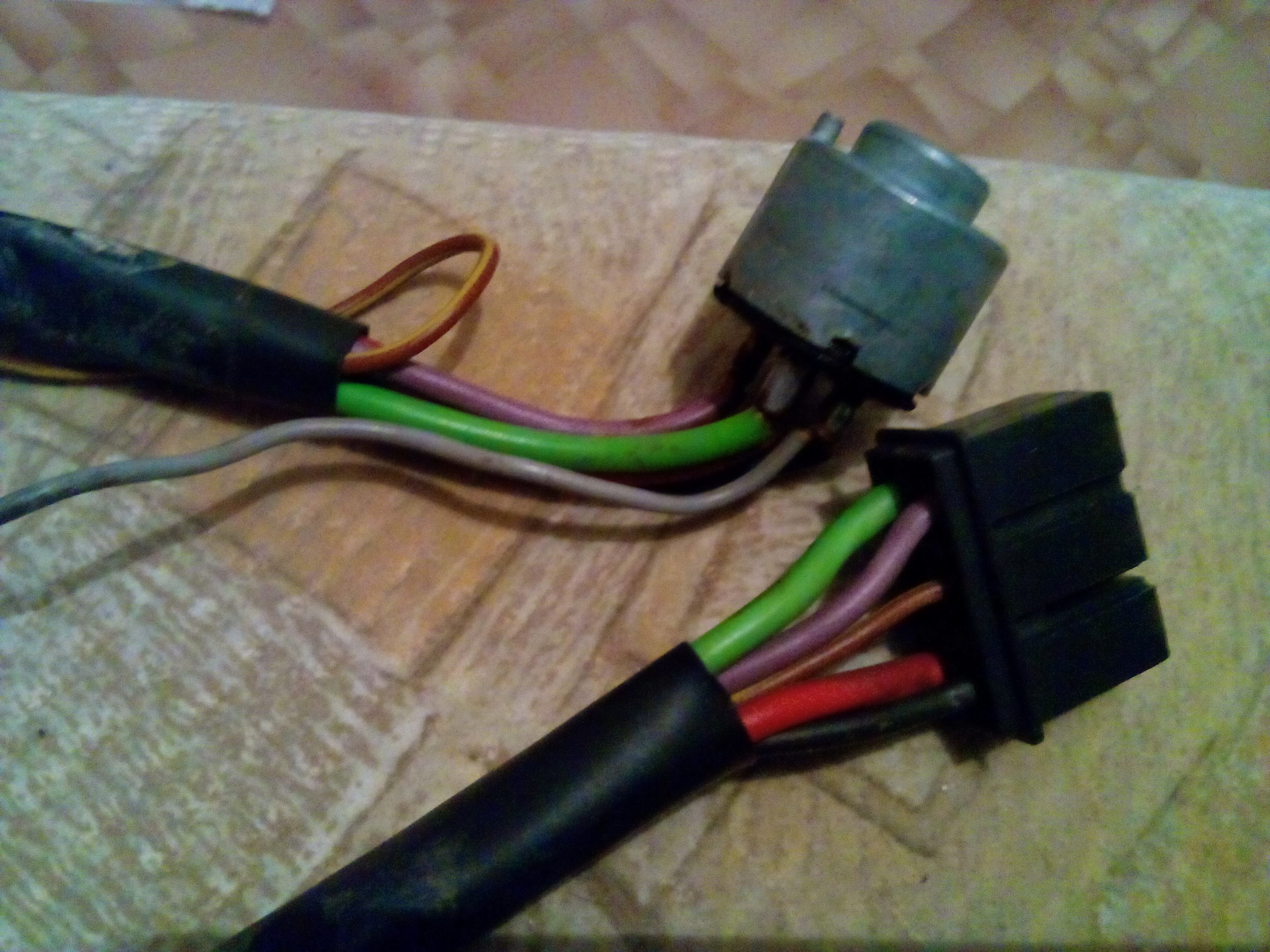

Всем привет. Может кто нибудь скинуть фотографии расположения проводов на контактной группе замка зажигания ? Заранее благодарен

[BobPenza]

а может кто и номер контактной группы по каталогу скинет?

[Han Solo]

Всем привет. Может кто нибудь скинуть фотографии расположения проводов на контактной группе замка зажигания ? Заранее благодарен

[Александр Дмитриевич]

Прошу подсказать по разводке проводов в замке зажигания.
Решил подключить новую магнитолу. По инструкции на красный провод колодки магнитолы должно приходить напряжение при положении ключа 2. Старая была подключена напрямую. Провода на который подается напряжение при таком положении ключа не нашел. Решил проверить на контактах замка. В положении ключа 1, есть напряжение на красном и фиолетовом проводе. При положении ключа 2 на других контактах напряжение не появляется. Прошу помощи.

[Gde]

В разборе этих девайсов-собаку съел.Есть два варианта.Первый,в котором можно вытащить контактную группу,открутив мелкий болтик на красном герметике.Второй,самый ушлый,пока не отодвинешь механический замок,в сторону салона,не вылезет.Так я их,перепилил целую гору,короче портил силумин,что-бы не мыкаться с механикой.А вместо шпилек,можно и болты.Как то так.

Может надо будет кому,полуразобраные,отдам так.

[Трансфер]

на колодке магнитолы два плюсовых провода. один(красный) подключается от зажигания, другой(жёлтый) от постоянного плюса, он отвечает за память настроек. я не заморачивался с самим замком зажигания, зачем? возьмите красный киньте на плюс включения вентилятора печки, он рядом с магитолой и плюс там появляется только при включенном зажигании. а жёлтый киньте на любой постоянный рядом плюс. я так сделал, всё просто

[Александр Дмитриевич]

Да, можно. Если так сделать то разряжать аккумулятор магнитола не будет, но и при выключении зажигания, тоже ее не включить.
Внимательно изучил схему электропроводки. На цветной схеме видно, какой провод куда подключается. Я по ней понял, что за магнитолу при выключенном зажигании отвечает фиолетовый провод, и на нем напряжение должно быть только при повороте ключа не включая зажигание. После включения зажигания, напряжение на нем остается и магнитола продолжает работать.
Но даже когда ключ не вставлен, напряжение на фиолетовый провод подается. В этом и вопрос. Должно по схеме подаваться только на красный провод. Соответственно идет напряжение на предохранители 12 и 15, работает звуковой сигнал и указатели поворотов. Вероятно нужно разбираться с замком.

[Трансфер]

чего-то вы мудрите))))на првод вентилятора таки подаётся плюс при повороте ключа, не включая зажигание.

[Александр Дмитриевич]

Тогда воспользуюсь вашим советом.

[muzika]

Дык на указателели поворотов подается питания когда на заглушенном двигле включить правый или левый габарит)
