реанимация замка багажника

[vitlia]

С начала покупки авто очень плохо работал замок багажника. Когда на его нажимал, багажник открывался, но кнопка обратно не возвращалась и он не закрывался, приходилось принудительно выдавливать его пальцами изнутри. Решил разобрать и промазать.

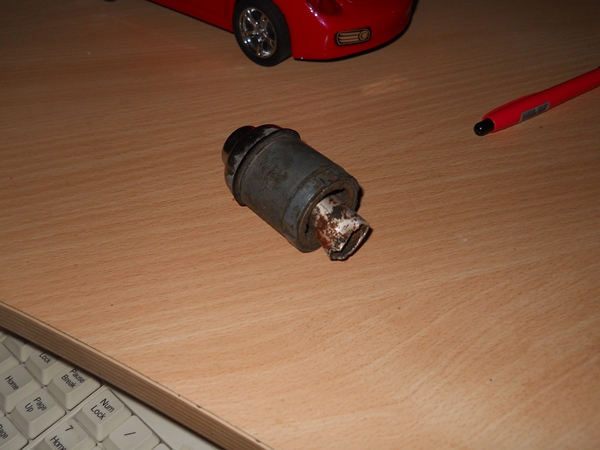

Когда снял, увидел следующую картину

Замок кто-то пытался отремонтировать до меня

Добавлено спустя 1 минуту 37 секунд:

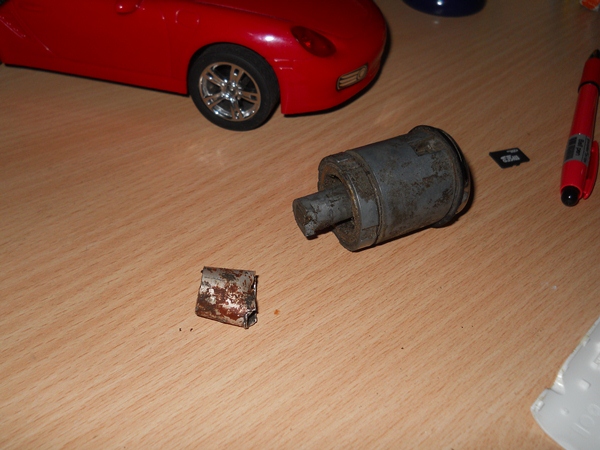

Сняв эту алюминиевую трубку на конце - увидел, что чего-то не достаёт

Добавлено спустя 2 минуты 2 секунды:

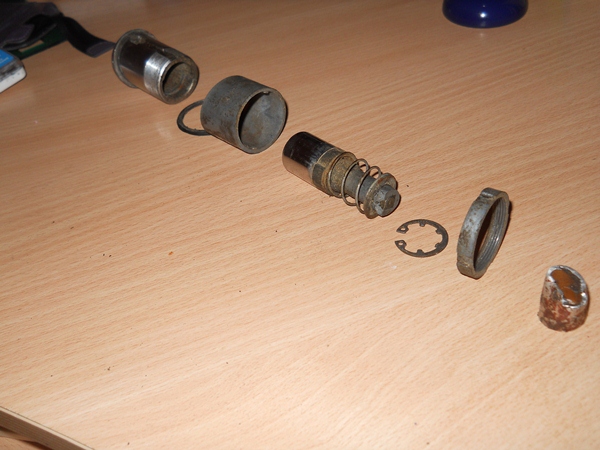

Дальше разобрал замок на сколько это возможно

Сломанную деталь снять не удалось, она сидит на четырёхгранном валу и зафиксирована сбоку

[Chewbacca]

Купи другой замок б.у. И перебери под свой ключ. Этот только на донора пластинок под ключ

[vitlia]

Может кто-нибудь разбирал, подскажите как отремонтировать. Или хотя-бы ссылку, схему или фотку скиньте - как оно должно выглядеть.

Добавлено спустя 1 минуту 2 секунды:

Купи другой замок б.у. И перебери под свой ключ. Этот только на донора пластинок под ключ

Как это сделать? Он дальше не разбирается.

Добавлено спустя 14 минут 21 секунду:
Чегото, я гляжу, не особо много их продают. Точнее вообще не продают. Если у кого-нибудь есть фото, как должна выглядеть отломанная часть, скиньте пожалуйста

[Chewbacca]

Ты вынудил меня потратить час и написать наконец этот мануал. Переборка замков под один ключ
У меня есть замок в сборе ненужный живой, кстати.

[vitlia]

Спасибо, мануал хороший и весьма доходчивый. Думаю, что мой замок тоже скоро заработает.

[vitlia]

Замок багажника давно уже перебран и отлично работает.
Пришло время замка водительской двери. Снял его, перебрал под свой ключ (как описано в мануале Чубакки), поставил - всё прекрасно работает.

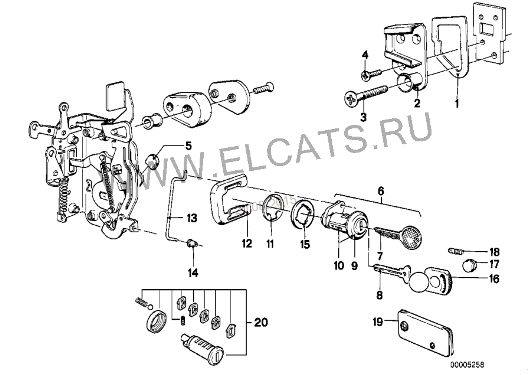

Но после нескольких открываний-закрываний слетает соединительная тяга (13). Уже надоело снимать обшивку. Каждый раз после вдевания тяги в рычаг её хватает на 2-3 открывания

Может я что-нибудь не так делаю? Хотя по другому не представляю как сделать.
Дайте совет, пожалуйста.

[Chewbacca]

снизу, где пластиковая втулка?

[vitlia]

снизу, где пластиковая втулка?

Да.
Вставляю её туда 3-й день подряд. Уже половина защёлок сломана

[Chewbacca]

ну так купи новый колпачок этот (51 22 1 817 032)

[vitlia]

ну так купи новый колпачок этот (51 22 1 817 032)

Думаете - решит проблему?
До разборки она держала очень хорошо. Хотя, стОит копейки - можно поменять.

[Chewbacca]

ну скорей всего износился пластик

[vitlia]

ну так купи новый колпачок этот (51 22 1 817 032)

Колпачёк был куплен . И пролежал в бардачке 1,5 месяца. Сегодня пришёл его час, я вынял его из пакетика и понял - что делал не так. В букваре не видно его конструкции и я представлял его обычной втулкой, а там есть фиксирующий пазик цилиндричиской формы. Когда замок был снят - втулка повернулась в рычажке пазиком вниз и не фиксировала тягу, а я мудохался пихал её со всей дури ))
Сегодня повернул её тонкой отвёрткой на 180 градусов и тяга стала на место с характерным щелчком. Замок работает. Радости нет предела.

[Chewbacca]

Ну кто ж мог предположить, что ты неправильно собирал... Ну отлично, что все благополучно закончилось
